Urbšanas platformas galvenās iezīmes:
JY1600 pilna hidrauliskā urbšanas iekārta pieņem peldošu vārpstu.
JY Series Full Hydraulic Rock Core urbšanas platforma ir jauns urbšanas platformas veids, ko izstrādājusi mūsu uzņēmums, pamatojoties uz līdzīgu urbšanas platformu uzlaboto tehnoloģiju mājās un ārzemēs.
Tas galvenokārt ir piemērots cietu rūdas atradņu urbšanai, un to var izmantot arī ģeoloģijas inženierijas, sekla naftas, dabasgāzes, gruntsūdeņu urbšanas, kā arī tuneļa ventilācijas, kanalizācijas un aizsprostu iejūtības un cita inženiertehniskā urbšanas gadījumā. Urbšanas platforma pieņem pilnu hidraulisko piedziņu, jaudas galvas rotācija pieņem aksiālo virzuļa sūkni un slīpā ass virzuļa motora piedziņu, mehānisku divu - ātrumu plus ātruma regulēšana un uzlabota struktūra.
Power Head pieņem hidraulisko cilindru ķēdes ātrumu - Palielinoties padeves mehānismam, kustība ir stabila un uzticama, ar strāvas galvas sānu pārslēgšanas mehānismu, masts pieņem hidraulisko cilindru celšanu un to var slīdēt kopumā un var urbt caurumus 45 - 90 grādu diapazonā. Hidrauliskā sistēma pieņem kravas jutīgu kontroli ar augstu darba efektivitāti un lielu griezes momentu.
Urbšanas platforma ir aprīkota ar hidraulisko zirgu skavu, hidraulisko izlīdzināšanas kājām, ievelkamo mastu un citām ierīcēm, kas atvieglo ātru urbšanas platformas novietošanu. Tas ir aprīkots ar bezvadu tālvadības pults, kas piemērots dažādiem reljefiem, un kontrolē urbšanas platformas pārmeklēšanu drošā attālumā, lai novērstu negadījumus.
Tehniskie parametri
|
Urbšanas platformas modelis |
JY-1600 |
|
|
Urbšanas spēja |
Btw (m) |
1800 |
|
Ntw (m) |
1600 |
|
|
Htw (m) |
1400 |
|
|
/ |
/ |
|
|
Hidrauliskā sistēma |
Nominālā spiediena MPA |
Galvenais sūknis 145ml/r, 32MPa; Papildu sūknis 96ml/r, 25MPA |
|
Dzesēšanas metode |
Gaisa dzesēšana + ūdens dzesēšana |
|
|
Motora parametri |
Veidot |
Weichai Six - cilindrs |
|
Nominālā jauda KW |
140 (pēc izvēles) |
|
|
Nominālais ātrums RPM |
2000 |
|
|
Jaudas galvas parametri |
Maksimālais griezes moments NM |
4000 |
|
Maksimālais ātruma apgrieziens |
1400 |
|
|
Barošanas insults m |
3.5 |
|
|
Celšanas spēka kn |
460 |
|
|
Vilkt kn |
230 |
|
|
Virvju vinčas parametri |
Virvju ietilpība m |
1600 |
|
Celšanas spēka kn |
30 |
|
|
Ātruma celšana m/min |
110 |
|
|
Stiepļu virves diametrs mm |
6 |
|
|
Masta parametri |
Kopējais augstums/m |
8.1 |
|
Urbšanas leņķa pakāpe |
45-90 |
|
|
Bīdāmais insults mm |
1200 |
|
|
Skavas parametri |
75/89/115 |
|
|
Track parametri |
Maksimālā kāpšanas leņķa pakāpe |
25 |
|
Maksimālais pārvietošanās ātrums km/h |
2-3 |
|
|
Transporta izmēri |
Garums * platums * augstums mm |
5900*2100*2400 |
|
Kopējais svars (t) |
10 |
|

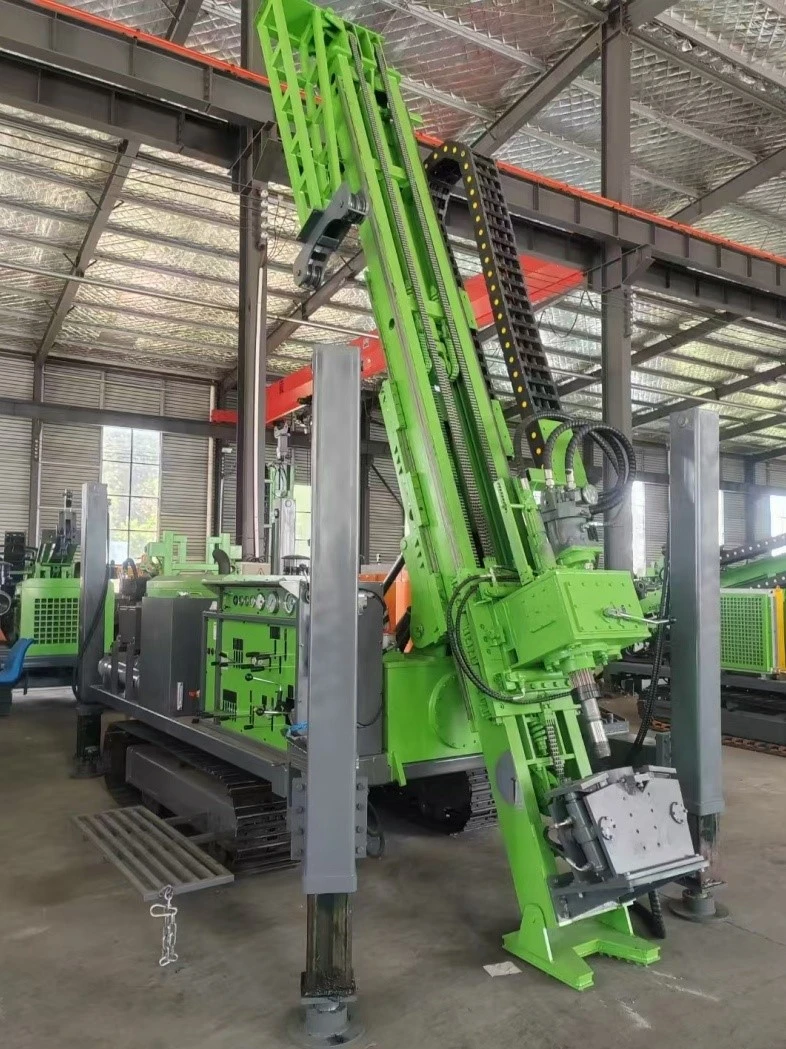

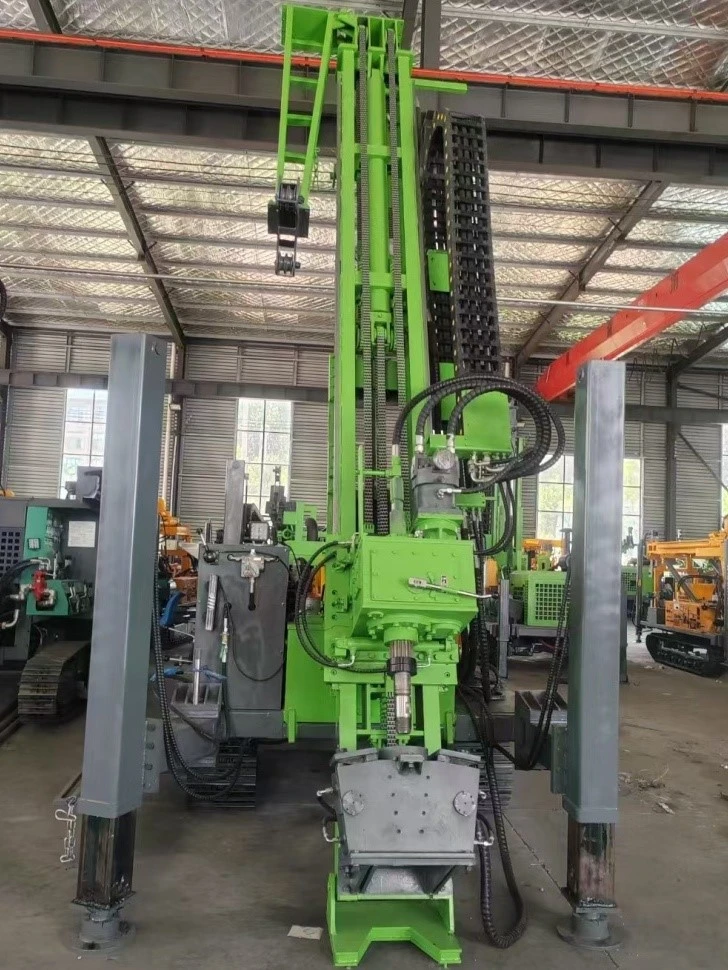

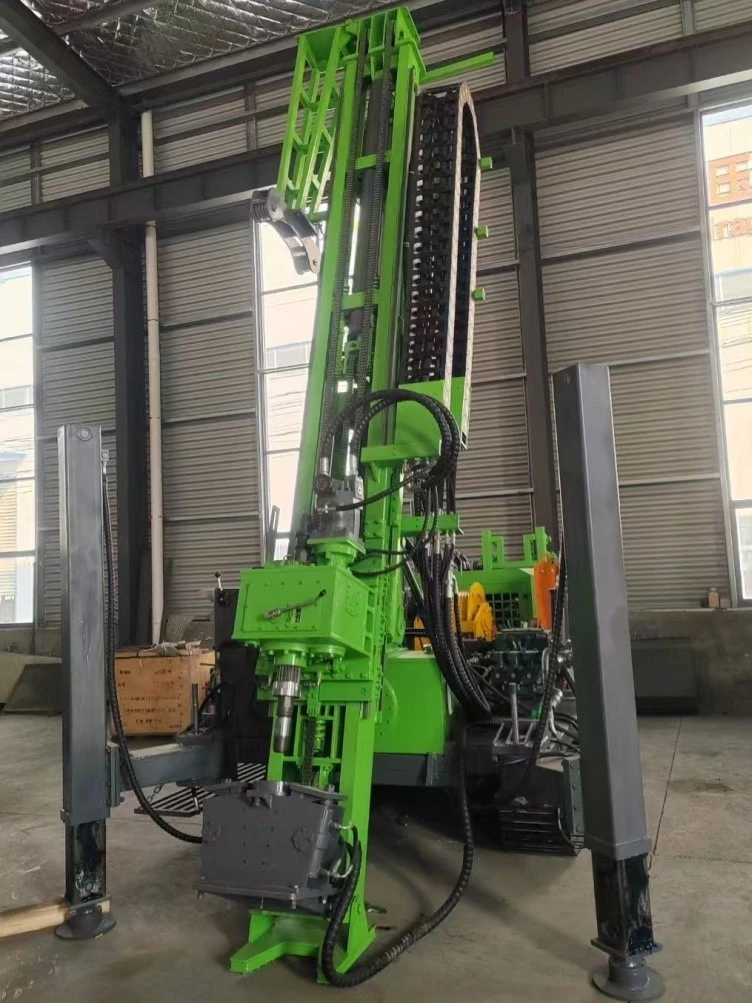

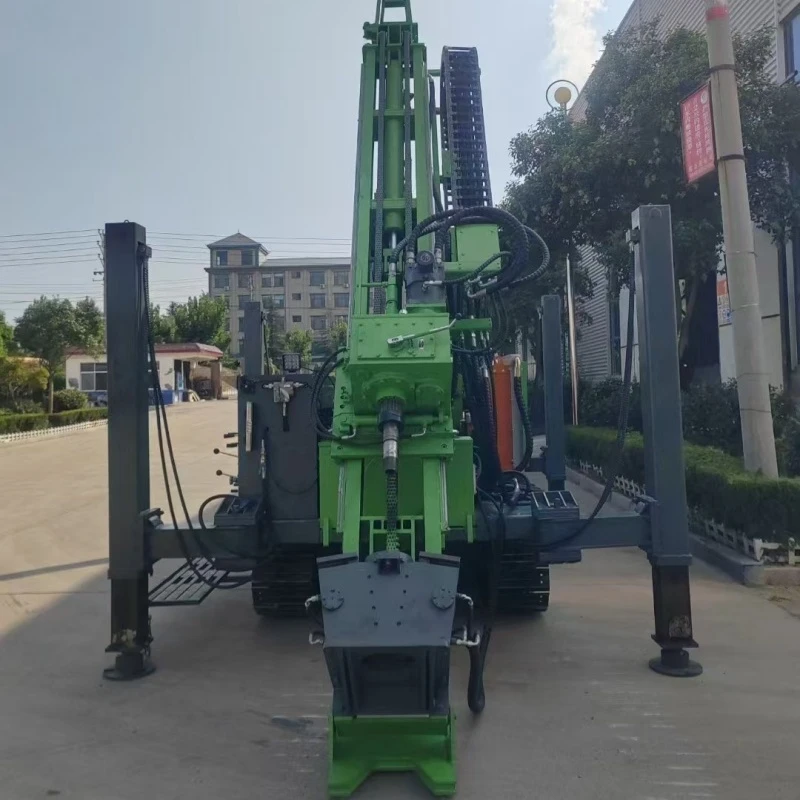

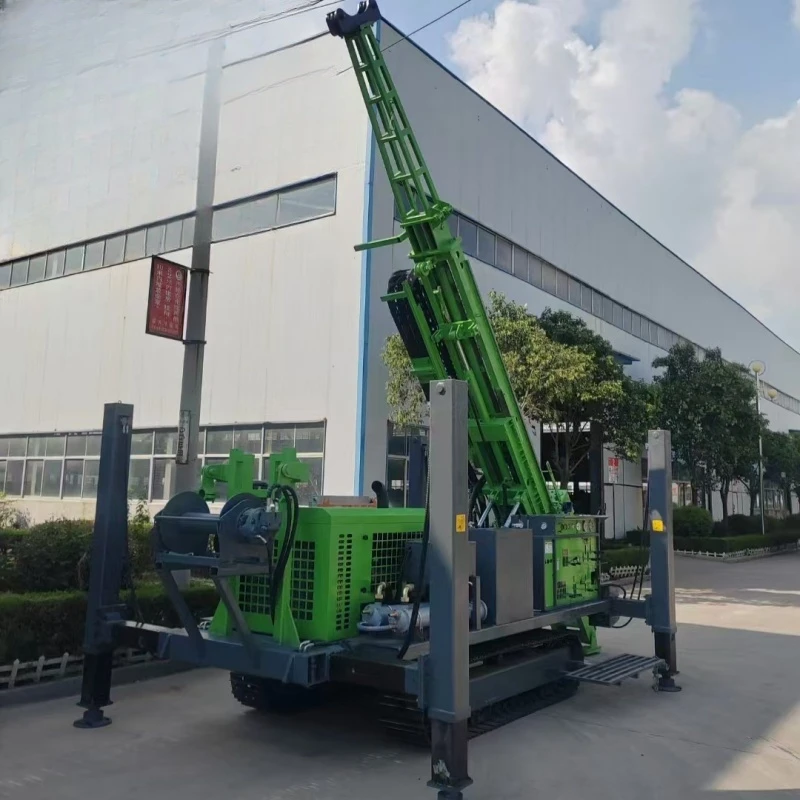

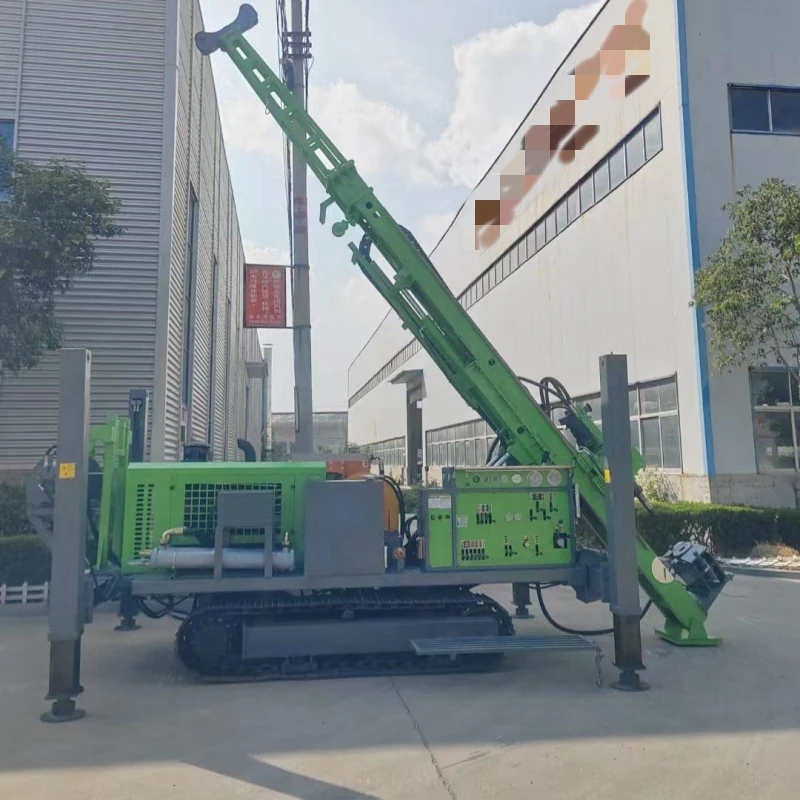

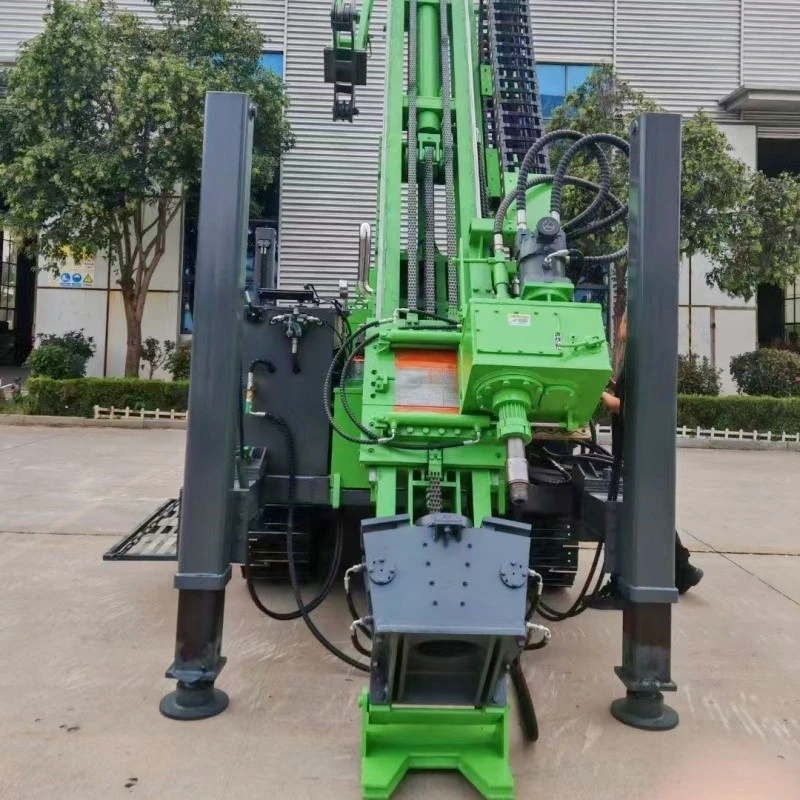

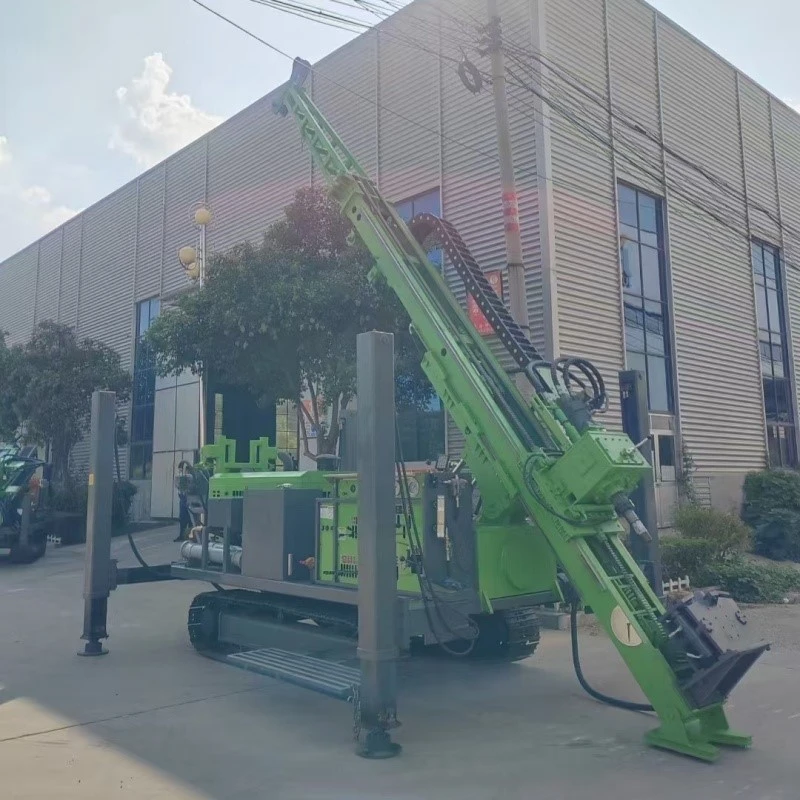

Produktu attēls
