Trikona urbji|TCI un tērauda zobu rullīšu konusa uzgaļi akmeņu urbšanai

Trīskonusa urbji, kas pazīstami arī kā rullīšu konusa uzgaļi, tiek plaši izmantoti naftas un gāzes urbšanā, kalnrūpniecībā, ģeotermālajā urbšanā, ūdens urbumu urbšanā un ģeoloģiskajā izpētē.

Šiem uzgaļiem ir trīs rotējoši konusi, kas aprīkoti ar tērauda zobiem vai volframa karbīda ieliktņiem (TCI), kas urbšanas laikā sasmalcina un sasmalcina iežu veidojumus.

TANK nodrošina pilnu IADC standarta trikona uzgaļu klāstu, kas paredzēts dažādiem klinšu veidojumiem, no mīkstiem veidojumiem līdz īpaši cietiem abrazīviem veidojumiem.

Mūsu trikonu uzgaļi ir konstruēti ar:

Augstas{0}}leģētā tērauda korpuss
Precīzas gultņu un blīvējumu sistēmas
Uzlaboti volframa karbīda ieliktņi
Optimizētas griešanas struktūras dažādiem veidojumiem

Tas nodrošina augstu iespiešanās ātrumu, ilgu kalpošanas laiku un zemākas urbšanas izmaksas par metru.

Veidojuma veids	IADC kods	Bitu tips	Tipiski pielietojumi
Mīksta veidošanās	117, 127, 137, 217	Tērauda zobu trikona uzgalis	Ūdens aku urbšana, mīkstā slānekļa urbšana
Vidēji mīksts veidojums	417, 427, 437, 447, 517, 527	TCI Tricone Bit	Smilšakmens, māla urbšana
Vidēja veidošanās	537, 617, 627	TCI Tricone Bit	Kaļķakmens, vidējs slāneklis
Vidēji ciets veidojums	637	TCI Tricone Bit	Granīts, ciets kaļķakmens
Cieta veidošanās	737	TCI Tricone Bit	Kvarcīts, bazalts
Īpaši ciets veidojums	737, 837	TCI Tricone Bit	Ciets granīts, dzelzsrūda

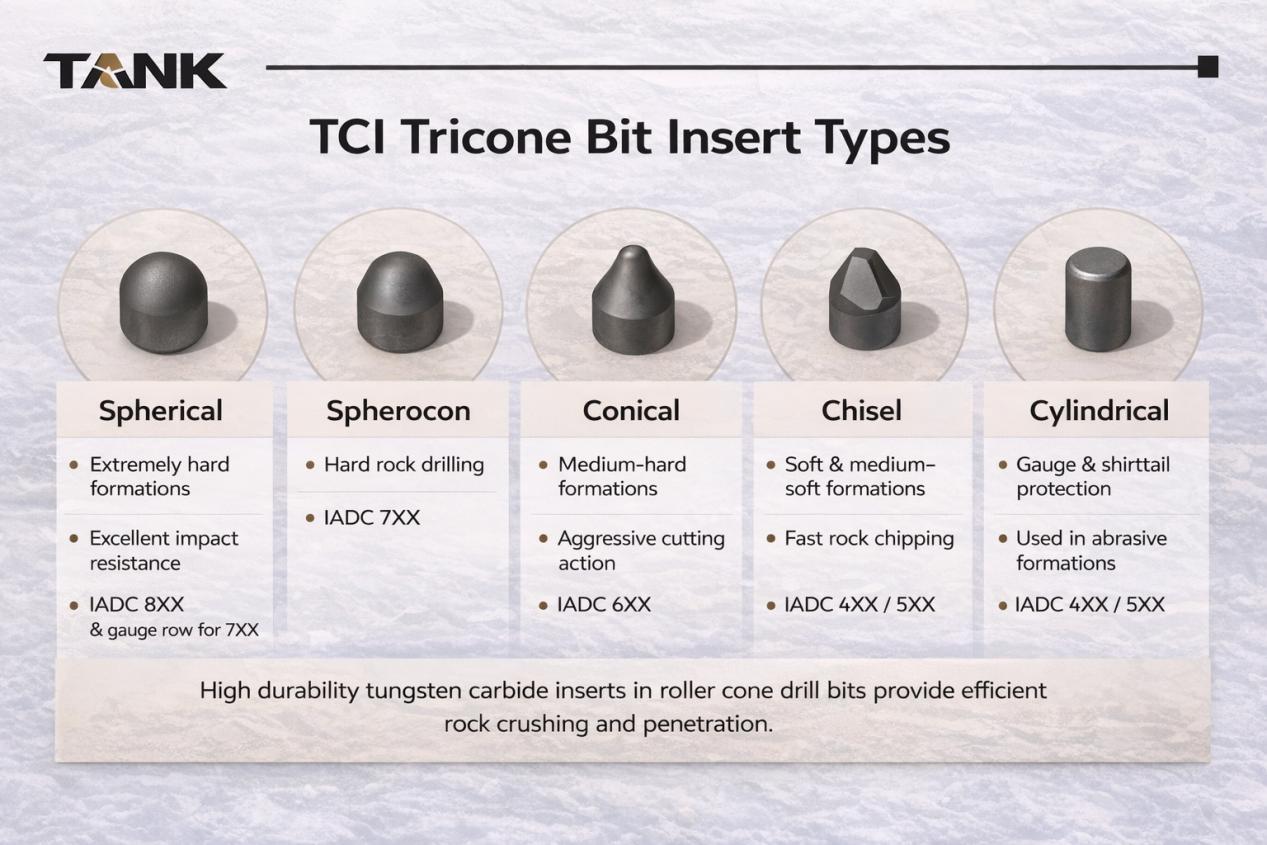

TCI Tricone uzgaļu ieliktņi – griešanas konstrukciju veidi

Volframa karbīda ieliktņi (TCI) ir vissvarīgākie trikona urbja griešanas komponenti. Šie ieliktņi ir tiešā saskarē ar iežu veidojumu un ir atbildīgi par iežu sasmalcināšanu, iespiešanos un sadalīšanu urbšanas laikā.

TCI ieliktņi tiek ražoti, izmantojot volframa karbīda pulveri kopā ar kobalta saistvielu, nodrošinot izcilu cietību, nodilumizturību un triecienizturību.

Dažādas ieliktņu formas ir paredzētas dažādiem iežu veidojumiem un urbšanas apstākļiem. Atbilstoša ieliktņa veida izvēle palīdz uzlabot urbšanas efektivitāti, iespiešanās ātrumu un uzgaļu kalpošanas laiku.

Tālāk ir norādīti visbiežāk izmantotie ieliktņu veidi TCI trikona urbju uzgaļiem.

Sfēriskie ieliktņi

Sfēriskos ieliktņus galvenokārt izmanto īpaši cietiem veidojumiem, piemēram, kvarcītam, bazaltam un dzelzsrūdai.
Šie ieliktņi nodrošina:

Lieliska triecienizturība
Augsta izturība abrazīvos veidojumos
Samazināts ieliktņa lūzuma risks

Tos parasti izmanto IADC 8XX sērijas trikonu uzgaļos un dažreiz IADC 7XX bitu mērierīču rindās.

Spherocon ieliktņi

Spherocon ieliktņi ir starpposms starp sfēriskiem un koniskiem ieliktņiem.

Tos galvenokārt izmanto cieto iežu urbšanai, piemēram, granīta un cietā kaļķakmens urbšanai.

Galvenās funkcijas:

Līdzsvarota iespiešanās un izturība
Lielāks izliekuma rādiuss nekā koniskiem ieliktņiem
Piemērots IADC 7XX sērijas trikonu uzgaļiem

Koniskie ieliktņi

Konusveida ieliktņus plaši izmanto vidēji{0}}cietiem veidojumiem.

Tie nodrošina:

Augstāks iespiešanās ātrums
Agresīvāka griešanas darbība

Tomēr, salīdzinot ar sfēriskiem ieliktņiem, koniskiem ieliktņiem ir mazāka izturība īpaši cietos veidojumos.

Tipisks pielietojums: IADC 6XX sērijas trikonu uzgaļi

Kaltu ieliktņi

Kaltu ieliktņus galvenokārt izmanto mīkstiem un vidēji{0}}mīkstiem veidojumiem.
Šie ieliktņi ir paredzēti:

Nodrošiniet ātru akmeņu šķeldošanu
Uzlabojiet urbšanas iespiešanās ātrumu

Tos parasti izmanto IADC 4XX un 5XX sērijas trikonu uzgaļos.

Cilindriski ieliktņi

Cilindriskus ieliktņus parasti izmanto mērierīču un kreklu astes aizsardzībai.
To galvenais mērķis ir aizsargāt konusa virsmu no nodiluma, urbjot abrazīvus veidojumus.

Trikona urbji — bieži uzdotie jautājumi

J: Kas ir trikona urbis?

A: Trikona urbis, kas pazīstams arī kā rullīšu konuss, ir urbšanas instrumenta veids, ko plaši izmanto naftas un gāzes urbšanā, ūdens urbumu urbšanā, kalnrūpniecības izpētē, ģeotermālajā urbšanā un celtniecības urbumos.
Tas sastāv no trim rotējošiem konusiem, kas aprīkoti ar tērauda zobiem vai volframa karbīda ieliktņiem (TCI).
Urbšanas laikā konusi griežas un sasmalcina iežu veidojumus, lai panāktu efektīvu iežu iespiešanos.
Trikona urbji ir paredzēti darbam mīkstos, vidēji cietos un īpaši cietos veidojumos atkarībā no to griešanas struktūras un IADC klasifikācijas.

J: Ko IADC kods nozīmē trikona bitiem?

A: IADC kods ir klasifikācijas sistēma, ko izveidojusi Starptautiskā Urbšanas darbuzņēmēju asociācija (IADC), lai standartizētu trikonu urbju konstrukcijas.
IADC kodā parasti ir trīs cipari, piemēram:
IADC 437/537/637/737
Katrs cipars apzīmē konkrētu dizaina informāciju.

Cipars	Nozīme
Pirmais cipars	Uzgaļu tips (Steel Tooth vai TCI)
Otrais cipars	Veidošanās cietība
Trešais cipars	Gultņu dizains un aizsardzība

Izmantojot IADC kodu, urbšanas inženieri var ātri izvēlēties urbšanas apstākļiem pareizo trikona uzgali.

J: Kāda ir atšķirība starp tērauda zobiem un TCI trikona uzgaļiem?

A: Galvenā atšķirība ir griešanas struktūrā.
Tērauda zobu trikona uzgaļi
• Frēzēti tērauda zobi
• Izmanto mīkstiem veidojumiem
• Augsts urbšanas iespiešanās ātrums
Tipiski veidojumi:
• Smilšakmens
• Māla akmens
• Mīksts kaļķakmens
• Slāneklis
TCI Tricone Bits (volframa karbīda ieliktnis)
• Volframa karbīda ieliktņi
• Izmanto vidēji līdz īpaši cietiem veidojumiem
• Ilgāks kalpošanas laiks
Tipiski veidojumi:
• Kaļķakmens
• Granīts
• Kvarcīts
• Bazalts

J: Kā izvēlēties pareizo trikona uzgaļu savam veidojumam?

A: Pareiza trikona urbja izvēle galvenokārt ir atkarīga no:
• Iežu veidošanās cietība
• Iežu spiedes izturība (UCS)
• Urbšanas pielietojums
• Cauruma izmērs
• Urbšanas parametri (RPM un WOB)
Veidojuma izvēles piemērs:

Veidojuma veids	Ieteicamais IADC
Mīksta veidošanās	117 / 127 / 137
Vidēji Mīksts	417 / 437
Vidēja	537 / 617
Vidēji grūti	637
Grūti	737
Ārkārtīgi grūti	837

Formēšanas informācijas sniegšana palīdz piegādātājiem ieteikt vispiemērotāko bitu.

J: Kādi veidojumi ir piemēroti tērauda zobu trikonu uzgaļiem?

A: Tērauda zobu trikona uzgaļi ir paredzēti mīkstiem un vidēji{0}}mīkstiem veidojumiem, kur nepieciešams liels urbšanas ātrums.
Tipiski veidojumi ietver:
• Smilšakmens
• Māla akmens
• Dubļu akmens
• Mīksts kaļķakmens
• Mīkstais slāneklis
Tērauda zobu uzgaļi nodrošina lielāku iespiešanās ātrumu, padarot tos ideāli piemērotus ūdens aku urbšanai un seklai eļļas urbšanai.

J: Kādi veidojumi ir piemēroti TCI trikona uzgaļiem?

A: TCI trikona uzgaļi ir paredzēti vidēji līdz īpaši cietiem veidojumiem.
Tipiski veidojumi ietver:
• Kaļķakmens
• Dolomīts
• Granīts
• Kvarcīts
• Bazalts
Volframa karbīda ieliktņi nodrošina augstu nodilumizturību un ilgāku urbšanas kalpošanas laiku.

J: Kādās urbšanas programmās tiek izmantoti trikona urbji?

A: Trikona uzgaļi tiek plaši izmantoti daudzās urbšanas nozarēs.
Tipiski lietojumi ietver:
• Naftas un gāzes urbšana
• Ūdens akas urbšana
• Kalnrūpniecības izpētes urbumi
• Ģeotermālā urbšana
• Celtniecības urbumi
• Ģeoloģiskā izpēte
Pateicoties to daudzpusībai, trikona uzgaļi joprojām ir viens no visplašāk izmantotajiem urbšanas instrumentiem visā pasaulē.

J: Kāda informācija ir jāsniedz, nosūtot RFQ par trikonu bitiem?

A: Lai saņemtu precīzu piedāvājumu par trikonu urbjiem, ieteicams sniegt šādu informāciju:

RFQ informācija	Piemērs
Cauruma izmērs	8 1/2", 12 1/4"
Veidojuma veids	Vidēji grūti
IADC kods	537
Bitu tips	Tērauda zobs vai TCI
Vītnes veids	API reg
Pieteikums	Ūdens aku urbšana
Daudzums	20 gab

Detalizētas informācijas sniegšana ļauj piegādātājam ieteikt vispiemērotāko bitu dizainu.

J: Kādas ir TANK trikonu urbju priekšrocības?

A: TANK trikonu uzgaļi ir izstrādāti, lai nodrošinātu augstu veiktspēju un izturību.
Galvenās priekšrocības ietver:
• Optimizēta griešanas struktūra
• Augstas-kvalitātes volframa karbīda ieliktņi
• Precīza gultņu sistēma
• Uzlabota cietā pārklājuma tehnoloģija
• Augsts iespiešanās ātrums
• Zemākas urbšanas izmaksas uz vienu metru
Šīs funkcijas palīdz uzlabot urbšanas efektivitāti dažādos veidojumos.

J: Vai trikonu uzgaļus var pielāgot?

A: Jā.
Trikona uzgaļus var pielāgot atbilstoši projekta prasībām, tostarp:
• Uzgaļa diametrs
• Vītnes savienojums
• Griešanas struktūra
• Mērinstrumentu aizsardzība
• Gultņa tips
Pielāgoti dizaini palīdz uzlabot urbšanas veiktspēju noteiktos ģeoloģiskos apstākļos.

J: Vai jūs piedāvājat OEM trikonu urbjus?

A: Jā.
TANK nodrošina OEM un pielāgotus trikonu urbjus izplatītājiem, urbšanas darbuzņēmējiem un iekārtu ražotājiem.
OEM pakalpojumos ietilpst:
• Pielāgots logotipa marķējums
• Īpašs iepakojums
• Pielāgots uzgaļu dizains

J: Cik ilgi parasti kalpo trikona uzgaļi?

A: Trikona urbja kalpošanas laiks ir atkarīgs no:
• Veidošanās cietība
• Urbšanas parametri
• Uzgaļu dizains
• Ekspluatācijas apstākļi
Lielākajā daļā urbšanas projektu pareizi izvēlēts trikona uzgalis var ievērojami samazināt izmaksas par metru un uzlabot urbšanas efektivitāti.
